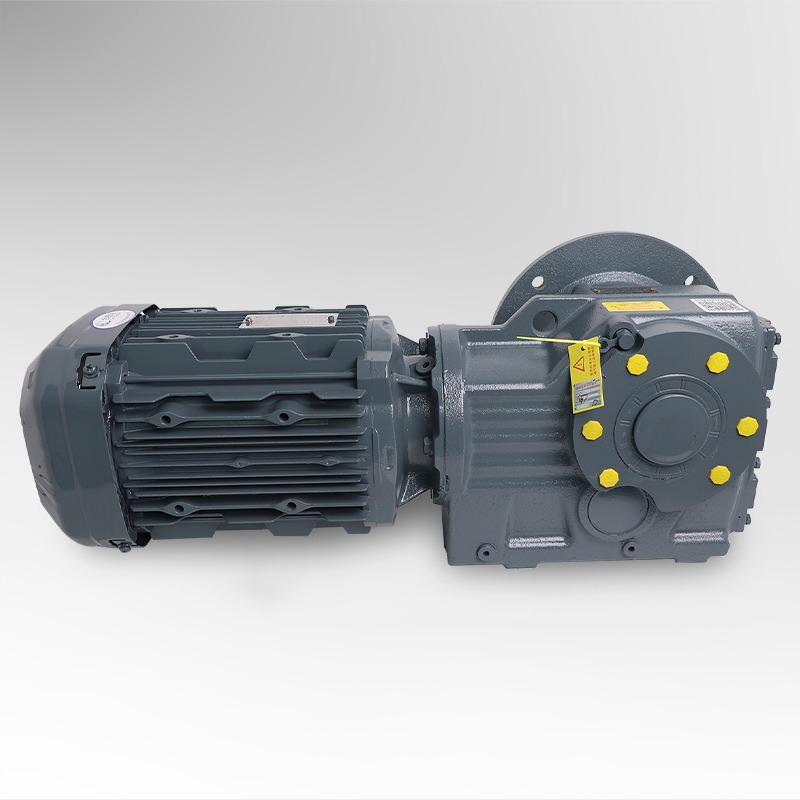

Wat is een spiraalvormig kegeltandwielreductiemiddel uit de JKAF-serie?

I. Overzicht van de JKEENF-serie spiraalvormige kegeltenwielreductiekast met holle as

Op het gebied van de moderne machinebouw zijn efficiëntie, precisie en ruimteoptimalisatie de belangrijkste prioriteiten geworden bij het ontwerp van krachtoverbrengingen. De JKAF-serie spiraalvormige tenwielreductiemiddel met holle as vertegenwoordigt een verfijnde oplossing die een compacte structuur, soepele koppeloverdracht en betrouwbare prestaties combineert. Deze serie is ontworpen om bewegingsoverdracht onder een rechte hoek te bieden met minimaal energieverlies, waardoor het een ideaal onderdeel is voor automatiseringssystemen en industriële machines die stabiliteit en een lange levensduur vereisen.

In tegenstelling tot traditionele verloopstukken met parallelle assen, is de JKAF-serie spiraalvormige tandwielreductiemiddel met holle as neemt een rechthoekige configuratie aan. Via een reeks kegelvormige tandwielen verandert het de richting van het aandrijfvermogen met 90 graden, wat zowel mechanische efficiëntie als flexibiliteit bij de installatie biedt. Het holle asontwerp vereenvoudigt de integratie in bestaande aandrijfsystemen verder, waardoor directe koppeling met aangedreven assen mogelijk is, waardoor de behoefte aan extra koppelingen of connectoren wordt verminderd.

A holle as spiraalvormige kegeltandwiel aandrijving levert verschillende belangrijke voordelen op:

• Het minimaliseert uitlijningsfouten tussen componenten.
• Het maakt een eenvoudige montage en demontage mogelijk.
• Het optimaliseert de koppeloverdracht door directe verbinding.

Deze kenmerken maken samen de JKAF-serie spiraalvormige tandwielreductiemiddel met holle as een voorkeurskeuze in industrieën die nauwkeurige krachtoverbrenging in kleine ruimtes vereisen, zoals verpakkingsmachines, transportsystemen en robotautomatisering.

Een ander opmerkelijk voordeel van dit ontwerp is de mechanische stabiliteit onder hoge belastingen. De spiraalvormige kegeltandwielopstelling zorgt voor een continue tandaangrijping, wat leidt tot een soepelere werking en minder trillingen. Dit verlaagt niet alleen het geluidsniveau, maar verlengt ook de levensduur van de lagers en verbetert de duurzaamheid van het algehele tandwielsysteem.

Verder is de rechte hoek holle as schuine verloopstuk Dankzij het ontwerp kunnen ingenieurs de beschikbare installatieruimte efficiënt benutten. Het biedt flexibiliteit in de systeemindeling – of het nu verticaal, horizontaal of omgekeerd is gemonteerd – en de holle asconfiguratie ondersteunt toepassingen met doorgaande as waarbij de uitgaande as rechtstreeks moet worden aangesloten op een aangedreven onderdeel.

In veel toepassingen is de JKAF-serie spiraalvormige tandwielreductiemiddel met holle as fungeert als een brug tussen compact ontwerp en hoog koppelvermogen. Het vermogen om substantiële lasten aan te kunnen met behoud van een nauwkeurige hoekoverbrenging zorgt voor consistente prestaties onder uiteenlopende operationele omstandigheden. Of het nu wordt gebruikt in geautomatiseerde productielijnen, mechanische transportsystemen of op maat gemaakte industriële opstellingen, dit verloopstuk biedt de mechanische precisie en operationele betrouwbaarheid die moderne industrieën nodig hebben.

Over het geheel genomen de JKAF-serie spiraalvormige tandwielreductiemiddel met holle as staat als een technisch geavanceerde en efficiënte oplossing die de voortdurende evolutie van motion control-systemen weerspiegelt – waarbij rechthoekige efficiëntie, aanpassingsvermogen van de holle as en precisie van de spiraalvormige afschuining worden gecombineerd in één geïntegreerd aandrijfmechanisme.

II. Definitie en structurele samenstelling

De JKAF-serie spiraalvormige tandwielreductiemiddel met holle as is een nauwkeurig ontworpen mechanisch transmissieapparaat dat is ontworpen om invoer met hoge snelheid en laag koppel om te zetten in uitvoer met laag toerental en hoog koppel, terwijl de exacte haakse oriëntatie behouden blijft. Het is een sleutelcomponent in veel automatiserings- en bewegingscontrolesystemen waarbij zowel energie-efficiëntie als ruimtelijke compactheid van cruciaal belang zijn.

In de kern maakt dit type verloopstuk gebruik van een spiraalvormig kegeltandwielmechanisme om beweging over te brengen tussen elkaar kruisende schachten, meestal onder een hoek van 90 °. De tanden van de spiraalvormige kegeltandwielen zijn ontworpen met een gebogen profiel, waardoor een geleidelijke tandaangrijping, een soepelere rotatie en een stillere werking mogelijk zijn vergeleken met alternatieven met rechte kegeltandwielen.

De holle as configuratie onderscheidt deze serie van conventionele reductoren met massieve as. In plaats van het koppel via een vaste as over te brengen, maakt het holle ontwerp een directe verbinding met de as van de aangedreven machine mogelijk, wat de uitlijning vereenvoudigt, de koppelingskosten verlaagt en een ruimtebesparende installatie in krappe omgevingen mogelijk maakt.

II.1 Structurele kernelementen

• Ingangsasconstructie: Ontvangt mechanisch vermogen van de motor of aandrijfbron. Het is verbonden met het spiraalvormige kegeltandwiel en brengt de rotatiebeweging over naar de hoofdtandwieltrap.
• Spiraal kegeltandwielset: De heart of the mechanism. The meshing of spiral bevel gears allows torque transmission between perpendicular shafts, enabling smooth right-angle power flow.
• Holle uitgaande as: Fungeert als het aangedreven gedeelte van het verloopstuk, waardoor directe integratie met externe machines mogelijk is. De interne boring herbergt de aangedreven as en zorgt voor een stabiele koppeloverdracht en uitlijningsnauwkeurigheid.
• Behuizing (versnellingsbaklichaam): Meestal gemaakt van hoogwaardig gietijzer of een nauwkeurig bewerkte aluminiumlegering, die uitstekende stijfheid, trillingsdemping en thermische dissipatie biedt.
• Lager- en afdichtingssysteem: Uitgerust met lagers met hoge belasting en dubbele lipafdichtingen om olielekkage te voorkomen, wrijving te verminderen en de levensduur bij continu gebruik te verlengen.
• Smeersysteem: Een intern oliebad- of vetsmeermechanisme zorgt voor een continue bescherming tegen contact van de tandwielen, waardoor slijtage wordt verminderd en consistente prestaties gedurende lange gebruiksperioden worden gehandhaafd.

II.2 Technische kenmerken

De JKAF-serie spiraalvormige tandwielreductiemiddel met holle as wordt gedefinieerd door een evenwicht tussen koppeluitvoer , compact ontwerp , en operationele precisie . Het ondersteunt hoge reductieverhoudingen terwijl de mechanische speling wordt geminimaliseerd.

Enkele van de typische technische kenmerken zijn:

• Hoge koppeldichtheid per volume-eenheid.
• Compacte haakse configuratie.
• Soepele en geluidsarme werking.
• Hoge transmissie-efficiëntie (tot 96-98%).
• Vereenvoudigde installatie dankzij het holle uitvoerontwerp.
• Modulaire montageflexibiliteit voor diverse industriële lay-outs.

II.3 Vergelijkende parametertabel

II.4 Materiaal- en productiekwaliteit

Om de mechanische integriteit en operationele precisie te garanderen, zijn de tandwielen binnen de JKAF-serie spiraalvormige tandwielreductiemiddel met holle as zijn doorgaans gemaakt van gehard gelegeerd staal. Deze tandwielen ondergaan carboneren, afschrikken en fijnslijpen om een ​​optimale oppervlaktehardheid en minimale tandvervorming te bereiken.

De housing material is carefully chosen to resist deformation under load and minimize vibration during operation. In many industrial applications, the overall rigidity of the housing is critical in maintaining alignment between the spiral bevel gear set, ensuring that torque transfer remains stable and accurate over long-term use.

II.5 Samenvatting van structurele voordelen

• Compacte en modulaire constructie vermindert de systeemvoetafdruk.
• Uitgang holle as vereenvoudigt de montage en vergroot de installatieflexibiliteit.
• Inschakeling van spiraalvormig kegeltandwiel zorgt voor een stille en efficiënte krachtoverdracht.
• Hoogwaardige afdichting en smering verleng de operationele levensduur.
• Geoptimaliseerde koppelverdeling ondersteunt zware en continue werkzaamheden.

In wezen is de JKAF-serie spiraalvormige tandwielreductiemiddel met holle as vertegenwoordigt een synthese van mechanische efficiëntie, ruimtebesparend ontwerp en uiterst nauwkeurige prestaties. De structurele samenstelling en het technische ontwerp weerspiegelen een diepgaand begrip van de eisen op het gebied van krachtoverbrenging in moderne geautomatiseerde systemen, waardoor het een betrouwbare hoeksteen is van haakse aandrijftoepassingen in diverse industriële velden.

III. Prestatiekenmerken en technische parameters

De JKAF-serie spiraalvormige tandwielreductiemiddel met holle as is ontworpen om uitstekende mechanische prestaties te leveren onder veeleisende industriële omstandigheden. De techniek combineert nauwkeurige tandwieloverbrenging, geoptimaliseerde behuizingsgeometrie en superieure koppelverwerkingscapaciteit. Elk aspect van het verloopstuk weerspiegelt een zorgvuldige afweging van duurzaamheid, betrouwbaarheid en ruimte-efficiëntie: sleutelfactoren in moderne automatiserings- en krachtoverbrengingssystemen.

III.1 Transmissie-efficiëntie met hoog koppel

De JKAF-serie spiraalvormige tandwielreductiemiddel met holle as bereikt een opmerkelijk hoge koppeldichtheid dankzij de geoptimaliseerde geometrie van de kegelvormige tandwielen. In tegenstelling tot conventionele rechte kegeltandwielkasten maakt het spiraalvormige tandprofiel het continu in elkaar grijpen van meerdere tanden tijdens rotatie mogelijk. Deze meerpuntsaangrijping verhoogt het draagvermogen aanzienlijk en zorgt tegelijkertijd voor een soepele beweging met minimale trillingen.

De spiral bevel gear design also reduces impact loads and distributes stress evenly along the tooth surface. As a result, torque transmission efficiency typically ranges between 96% en 98% , afhankelijk van de overbrengingsverhouding en de smeringsomstandigheden. Deze hoge efficiëntie draagt ​​bij aan een lager energieverbruik en een verminderde warmteontwikkeling tijdens bedrijf – twee cruciale factoren voor het handhaven van prestatiestabiliteit tijdens lange bedrijfscycli.

III.2 Compact ontwerp en ruimtegebruik

Een onderscheidend voordeel van de JKAF-serie spiraalvormige tandwielreductiemiddel met holle as is de compacte en modulaire haakse configuratie. De combinatie van de holle as and spiraalvormig kegeltandwiel De lay-out minimaliseert de axiale lengte van het aandrijfsysteem, waardoor het bijzonder geschikt is voor installaties met beperkte ruimte of meerdere versnellingstrappen.

De compacte holle kegeltandwieloverbrenging Het concept maakt directe asaansluiting mogelijk zonder koppelingen, wat niet alleen de installatie vereenvoudigt, maar ook de mechanische uitlijning verbetert. Dit ontwerp vermindert trillingsbronnen en voorkomt fouten die verband houden met uitlijning, wat vaak voorkomt bij traditionele systemen.

III.3 Laag geluidsniveau en soepele werking

De use of spiraalvormig kegeltandwiels in plaats van rechte tandwielen zorgt voor een soepelere ingrijping. Het spiraalvormige ontwerp zorgt voor een geleidelijke tandaangrijping, waardoor schokbelastingen en trillingen tijdens rotatie effectief worden verminderd. Als gevolg hiervan is het operationele geluid doorgaans aanzienlijk lager onder 65 dB onder standaard belastingsomstandigheden.

Gecombineerd met precisiebewerking en geavanceerde lagersystemen, is de JKAF-serie spiraalvormige tandwielreductiemiddel met holle as zorgt voor een consistente rotatienauwkeurigheid en geluidsbeheersing, zelfs bij hoge snelheden. Deze stille en stabiele werking maakt hem zeer geschikt voor gebruik in automatiserings-, verpakkings- en voedselverwerkingsapparatuur, waar omgevingsgeluid en trillingen strikt gereguleerd zijn.

III.4 Dermische stabiliteit en smeerprestaties

Efficiënte warmteafvoer is een andere kritische factor bij het bereiken van betrouwbaarheid op de lange termijn. Het versnellingsbakhuis van de JKAF-serie spiraalvormige tandwielreductiemiddel met holle as is ontworpen met gladde buitenoppervlakken en materialen met een hoge thermische geleidbaarheid om de natuurlijke convectiekoeling te verbeteren.

De internal gear contact surfaces are lubricated through a continuous oil bath or grease system, ensuring that the spiral bevel gears remain fully protected under heavy load. Proper lubrication also helps maintain consistent efficiency and minimizes wear, especially during high-speed or high-torque operations.

III.5 Vergelijking van technische parameters

III.6 Samenvatting mechanische voordelen

• Hoge koppel-gewichtsverhouding: Maakt krachtige output mogelijk, zelfs in compacte afmetingen.
• Haakse configuratie: Maakt een flexibele systeemindeling en eenvoudige integratie in assemblages met beperkte ruimte mogelijk.
• Uitgang holle as: Vereenvoudigt mechanische verbindingen en vermindert het risico op verkeerde uitlijning.
• Hoge precisie en laag geluidsniveau: Zorgt voor stabiele prestaties onder continue belasting.
• Lange levensduur: Dit wordt bereikt door geharde tandwielen, precisielagers en effectieve smering.

III.7 Toepassingsgerichte efficiëntie

Eén van de redenen waarom de JKAF-serie spiraalvormige tandwielreductiemiddel met holle as wordt veel gebruikt in moderne mechanische systemen vanwege het vermogen om zich aan te passen aan diverse belastingsomstandigheden, terwijl een consistente mechanische output behouden blijft. De efficiëntie blijft stabiel, zelfs bij een variabel koppel of intermitterende werkcycli – een kwaliteit die vooral waardevol is bij transportautomatisering, robotverbindingen en servoaangedreven machines.

De combination of precisie van de spiraalvormige afschuining , holle as connectivity , en haakse transmissie maakt deze serie tot een hoeksteencomponent voor ingenieurs die op zoek zijn naar prestatiebetrouwbaarheid en compacte ontwerpintegratie.

IV. Werkmechanisme en krachtoverbrenging

De JKAF-serie spiraalvormige tandwielreductiemiddel met holle as werkt op basis van een geavanceerd haaks koppelomzettingssysteem, ontworpen om nauwkeurige bewegingscontrole te bereiken en tegelijkertijd energieverlies te minimaliseren. Het krachtoverbrengingsproces omvat de efficiënte interactie van kegelvormige tandwielen, zeer nauwkeurige lagers en een holle uitvoerstructuur die directe mechanische koppeling met de aangedreven apparatuur mogelijk maakt.

IV.1 Principe van spiraalvormige kegeltandwieloverbrenging

In het hart van de JKAF-serie spiraalvormige tandwielreductiemiddel met holle as ligt een set van spiraalvormig kegeltandwiels , die dienen als de belangrijkste mechanische elementen voor bewegingsoverdracht in een rechte hoek. In tegenstelling tot rechte kegeltandwielen hebben spiraalvormige kegeltandwielen gebogen en schuine tanden die geleidelijk over het contactoppervlak ingrijpen. Dit zorgt voor een soepele koppeloverdracht en een continue verdeling van de belasting tussen meerdere tanden, waardoor de impactkrachten en het mechanische geluid aanzienlijk worden verminderd.

Tijdens bedrijf komt de kracht binnen via de ingaande as die is verbonden met een kleinere spiraalvormige afschuining rondsel . Dit rondsel grijpt aan op de grotere afschuining kroon tandwiel gemonteerd op de holle uitgaande as. Door het in elkaar grijpen van deze twee versnellingen verandert de richting van de krachtstroom met 90 graden, waardoor het koppel loodrecht kan worden overgedragen en de kracht ervan wordt vergroot op basis van de geselecteerde overbrengingsverhouding.

Deze spiraalvormige configuratie verbetert ook het behoud van de smering op het tandgrensvlak, omdat de gebogen tanden tijdens de rotatie een oliefilm genereren, wat zorgt voor een consistente wrijvingscontrole en slijtvastheid. Het resultaat is een opmerkelijk soepele koppeloverdracht met minimale trillingen – een kenmerk van de JKAF-serie spiraalvormige tandwielreductiemiddel met holle as .

IV.2 Krachtstroom en belastingverdeling

Wanneer rotatie-energie op de ingaande as wordt geïntroduceerd, wordt de spiraalvormig kegeltandwiel drive brengt koppel over door geleidelijk rolcontact. De richting van de kracht volgt een spiraalvormig pad van de tanden van het ingaande tandwiel naar het oppervlak van het uitgaande tandwiel, waardoor radiale en axiale belastingen effectief over de lagers worden verspreid.

Deze gelijkmatige verdeling van de belasting is essentieel voor het verminderen van plaatselijke spanningspunten, vooral onder omstandigheden met een hoog koppel. In tegenstelling tot recht gesneden systemen die vaak last hebben van geconcentreerde drukzones, maakt de spiraalconfiguratie het mogelijk JKAF-serie spiraalvormige tandwielreductiemiddel met holle as om stabiele prestaties te behouden onder fluctuerende of schokbelastingen.

De use of kegellagers and precisie stuwkrachtsteunen zorgt ervoor dat de axiale krachten die door de spiraalbeweging worden gegenereerd, op de juiste manier worden geabsorbeerd, waardoor de levensduur van zowel de lagers als de tandwielen wordt verlengd. Deze eigenschap maakt het verloopstuk bijzonder geschikt voor zware en uiterst nauwkeurige operaties zoals transportbanden, hefinrichtingen en servo-ondersteunde positioneringssystemen.

IV.3 Functie van de holle schachtconstructie

De holle kern afschuiningsreductie-eenheid biedt een duidelijk technisch voordeel door de noodzaak van een tussenkoppeling of adapter te elimineren. In plaats daarvan kan de aangedreven as rechtstreeks in de holle boring van de uitgaande as worden gestoken, vastgezet met sleutels, klemmen of krimpschijven.

Dit ontwerp verbetert de concentriciteit en uitlijningsnauwkeurigheid tussen de aandrijf- en aangedreven elementen, waardoor transmissieverliezen als gevolg van offset of verkeerde uitlijning worden verminderd. Bovendien minimaliseert de holle asstructuur de rotatietraagheid, waardoor het verloopstuk snel kan reageren op koppelschommelingen – een cruciaal kenmerk voor dynamische systemen zoals robotverbindingen of geautomatiseerde transportbanden.

Een ander voordeel is de mogelijkheid om steekastoepassingen te integreren. In een systeem met dubbele aandrijving of doorvoersysteem maakt de holle as het bijvoorbeeld mogelijk dat een extra aangedreven element (zoals een poelie of secundaire versnellingsbak) in lijn kan worden aangesloten, wat mechanische flexibiliteit biedt zonder de voetafdruk van de machine te vergroten.

IV.4 Mechanisch pad en energieconversie

• Fase 1: Ingaande as ontvangt rotatie-energie van een motor of aandrijfmotor.
• Fase 2: Het spiraalvormige kegeltandwiel grijpt in op het grotere kegeltandwiel, waardoor de beweging in een hoek van 90° wordt omgeleid.
• Fase 3: Het koppel wordt proportioneel versterkt met de reductieverhouding die wordt bepaald door de tandwielgeometrie.
• Fase 4: De hollow output shaft transfers torque directly to the driven component, completing the power transmission process.

IV.5 Vergelijkende analyse van tandwielmechanismen

IV.6 Samenvatting van de voordelen van aandrijftransmissie

• Hoge mechanische efficiëntie — minimaal vermogensverlies over het transmissiepad.
• Soepele koppeluitvoer — continu spiraalcontact elimineert trillingspieken.
• Compacte haakse configuratie — vermindert de installatievoetafdruk.
• Verbeterde duurzaamheid — geharde kegelvormige tandwielen en robuuste lagers zorgen voor een lange levensduur.
• Flexibele integratie — holle as maakt directe of doorgaande asverbindingen mogelijk.

V. Typische industriële toepassingen

De JKAF-serie spiraalvormige tandwielreductiemiddel met holle as wordt algemeen erkend vanwege zijn aanpassingsvermogen in meerdere industriële sectoren. Het haakse transmissieontwerp, de holle uitvoerconfiguratie en de hoge koppelefficiëntie maken hem ideaal voor omgevingen waar optimalisatie van de ruimte , soepele vermogensafgifte , en betrouwbaarheid op lange termijn zijn essentieel.

V.1 Automatisering en transportsystemen

In geautomatiseerde productielijnen, transportsystemen vereisen stabiele beweging, hoge efficiëntie en nauwkeurige synchronisatie tussen meerdere aangedreven eenheden. De JKAF-serie spiraalvormige tandwielreductiemiddel met holle as blinkt uit in deze omstandigheden vanwege het compacte ontwerp en de directe asmontagemogelijkheid.

• Consistent koppelvermogen: Zorgt voor een soepele materiaaloverdracht, zelfs onder variabele belastingsomstandigheden.
• Hoog rendement: Handhaaft een energiebesparende werking in continue productiecycli.
• Laag geluidsniveau en trillingen: Cruciaal voor precisieproductieomgevingen.

V.2 Robotica en bewegingscontrole

Modern robotachtige systemen vraag naar tandwielkasten die zowel dynamische acceleratie als nauwkeurige positionering aankunnen. De JKAF-serie spiraalvormige tandwielreductiemiddel met holle as voldoet aan deze behoeften door zijn geoptimaliseerde mechanische structuur en verminderd traagheidsmoment.

• Gelede robotarmen: Maakt gezamenlijke koppelcontrole mogelijk met minimale speling.
• AGV (automatisch geleide voertuigen): Vergemakkelijkt de krachtoverdracht onder een rechte hoek in een compact chassis.
• Pick-and-place-systemen: Levert uiterst nauwkeurige, trillingsarme rotatiebewegingen.

V.3 Materiaalhanterings- en hefapparatuur

In de materiaaltransportindustrie zijn tandwielreductoren nodig om zware lasten te kunnen dragen en gecontroleerde bewegingen te kunnen maken. De JKAF-serie spiraalvormige tandwielreductiemiddel met holle as is bijzonder geschikt voor takels , liften , en kraanwagens , waarbij koppelversterking en soepele beweging van cruciaal belang zijn.

V.4 Verpakkings- en voedselverwerkingsmachines

• Stille werking: Spiraalvormige kegeltandwielen verminderen het ingrijpingsgeluid, ideaal voor hygiënische of geluidsarme omgevingen.
• Strak ontwerp: De smooth aluminum or cast-iron housing prevents residue accumulation.
• Compacte vormfactor: Maakt integratie in verpakkings-, etiketteer- en snijmachines mogelijk.

V.5 Hernieuwbare energie en milieuapparatuur

De JKAF-serie spiraalvormige tandwielreductiemiddel met holle as wordt ook toegepast hernieuwbare energie systemen, inclusief hulpaandrijvingen van windturbines , transportbanden voor biomassa , en roerwerken voor waterbehandeling . In dergelijke omstandigheden moet het verloopstuk bestand zijn tegen variërende belastingen en omgevingsstress, terwijl het hoge rendement en de slijtvastheid behouden blijven.

V.6 Samenvatting van toepassingsvoordelen

• Hoog koppel met compact ontwerp: Maakt krachtoverbrenging mogelijk in systemen met beperkte ruimte.
• Lage speling en nauwkeurige uitlijning: Zorgt voor een soepele, nauwkeurige bewegingscontrole.
• Verminderd geluid en trillingen: Essentieel voor de automatiserings- en verpakkingsindustrie.
• Directe installatie: De holle asuitgang minimaliseert de complexiteit van de assemblage.
• Verlengde levensduur: Dankzij de duurzaamheid van het spiraalvormige kegeltandwiel en geoptimaliseerde warmteafvoer.

VI. Installatie-, onderhouds- en veiligheidsaanbevelingen

VI.1 Installatierichtlijnen

• 1. Fundering en uitlijning: Monteer de tandwielreductor op een stabiele, trillingsvrije ondergrond.
• 2. Asverbinding: Bij toepassingen met holle as steekt u de aangedreven as in de holle boring...
• 3. Bevestiging en ondersteuning: Alle bouten en bevestigingsmateriaal moeten worden vastgedraaid volgens de aandraaimomentspecificaties...
• 4. Smeringscontrole: Controleer voordat u de unit start of de tandwielkast de juiste hoeveelheid en type smeermiddel bevat...
• 5. Rotatierichting: Controleer of de ingaande as in de juiste richting draait...
• 6. Eerste testrun: Voer een nullasttest uit gedurende 30-60 minuten om geluid, trillingen en temperatuurstijging te observeren...

VI.2 Vereisten voor smering en koeling

• Olietype: Gebruik synthetische transmissieoliën voor extreme druk (EP) die zijn ontworpen voor omstandigheden met hoge belasting.
• Eerste olieverversing: Vervang de fabrieksgevulde olie na de eerste 500 bedrijfsuren.
• Regelmatig onderhoud: Ververs het smeermiddel elke 3.000–5.000 bedrijfsuren.
• Temperatuurregeling: De optimale bedrijfstemperatuur moet tussen 40°C en 80°C blijven.
• Controle van het oliepeil: Controleer regelmatig het kijkglas of de peilstok om er zeker van te zijn dat het oliepeil binnen het aangegeven bereik blijft.

VI.3 Controlelijst voor routineonderhoud

VI.4 Algemene gids voor probleemoplossing

VI.5 Veiligheidsaanbevelingen

• Overschrijd het nominale koppel of toerental niet: Als u de gespecificeerde limieten overschrijdt, kan dit mechanische storingen of breuk van de tandwielen veroorzaken.
• Schakel de stroom uit vóór onderhoud: Isoleer altijd elektrische bronnen en wacht tot ze volledig mechanisch gestopt zijn voordat u onderhoud uitvoert.
• Gebruik beschermkappen: Bedek alle roterende assen, koppelingen en blootliggende tandwielen om onbedoeld contact te voorkomen.
• Zorg voor een goede aarding: Zorg ervoor dat het geheel goed geaard is om elektrische gevaren te voorkomen.
• Voorkom besmetting: Houd de tandwielbehuizing afgedicht tegen stof, vocht of bijtende chemicaliën.

VI.6 Prestatietips voor de lange termijn

• Voer jaarlijks een trillingsanalyse uit om vroegtijdige lagerslijtage of onbalans op te sporen.
• Houd de trends in de bedrijfstemperatuur in de gaten; een geleidelijke stijging kan duiden op verslechtering van de smering.
• Plan een uitgebreide revisie elke 10.000 bedrijfsuren.
• Gebruik hoogwaardige montageaccessoires om de mechanische belasting van de holle as te verminderen.
• Bewaar reserve-eenheden in een schone, droge omgeving met de juiste olieafdichting om corrosie te voorkomen.

VII. Voordelen Samenvatting en veelgestelde vragen

VII.1 Belangrijkste voordelen

• Hoge koppelefficiëntie: Spiraalvormige kegeltandwielen zorgen voor een continue tandaangrijping, waardoor een soepele koppeloverdracht en minimaal energieverlies mogelijk zijn.
• Compact en ruimtebesparend ontwerp: Rechthoekige configuratie en holle asuitgang vereenvoudigen de integratie in strakke industriële assemblages.
• Laag geluidsniveau en trillingen: Spiraalvormige schuine tanden en precisielagers zorgen voor een stille werking.
• Flexibele installatie: Holle as maakt directe aansluiting op aangedreven assen of doorgaande astoepassingen mogelijk.
• Duurzaamheid en betrouwbaarheid: Geharde tandwielen, geoptimaliseerde smering en robuuste behuizing verlengen de levensduur.
• Veelzijdigheid: Geschikt voor transportbanden, robotarmen, hijssystemen, verpakkingsmachines, voedselverwerkingsapparatuur en toepassingen voor hernieuwbare energie.

VII.2 Veelgestelde vragen (FAQ)

• Vraag 1: Wat is het verschil tussen een JKAF-serie spiraalvormige kegeltandwielreductiekast met holle as en een traditioneel recht kegeltandwielreductiemiddel?
  A1: Spiraalvormige kegeltandwielen schakelen geleidelijk over meerdere tanden in, waardoor een soepelere koppeloverdracht, een hoger laadvermogen, minder geluid en een verbeterde efficiëntie worden geboden in vergelijking met rechte kegeltandwielen. Het ontwerp met holle as maakt een directe asverbinding mogelijk, waardoor problemen met de uitlijning worden verminderd.
• Vraag 2: Hoe moet ik het juiste verloopstukmodel uit de JKAF-serie voor mijn toepassing selecteren?
  A2: Houd rekening met het uitgangskoppel, de overbrengingsverhouding, de ingangssnelheid, de ruimtebeperkingen en de installatierichting. Zorg ervoor dat de diameter van de holle as en het koppelvermogen overeenkomen met de eisen van de aangedreven as.
• Vraag 3: Welke onderhoudspraktijken zijn essentieel om prestaties op de lange termijn te garanderen?
  A3: Controleer het oliepeil en de staat ervan, inspecteer lagers en afdichtingen, controleer trillingen en geluid, zorg voor een goede uitlijning, voer de olie elke 3.000–5.000 uur uit en controleer de bevestigingsbouten regelmatig.
